#4 Background Calibrations

근래 고성능 회로에는 Digital Calibration 기법들이 내재되고 있습니다.
공정은 작아지고, 요구하는 속도와 정밀는 올라가고 있기에
아날로그는 빠르고 최대한 저전력으로 동작하고, 디지털 알고리즘으로 보정하는 것이지요.

아날로그 단에서 이와 같이 동작하다보니 Mismatch, Offset, Gain Error 등이 발생하게 됩니다.
이를 LMS, Correlation 등 DSP 단으로 넘겨 보정하게 됩니다.



예를 들어 #3 장에서 DAC Mismatch를 공부했는데
일반적으로 DAC Mismatch를 보정하기 위해서는 Foreground Calibration을 사용합니다.
Calibration에는 Foreground와 Background가 있습니다.

Foreground Calibration이란 동작을 시작하기 전에 미리 영점을 맞추는 건데
보통 칩이 공장에서 생산된 직후에 테스트 장비를 통해 오차를 정밀하게 측정합니다.
그리고 이를 상쇄할 수 있도록 Trim Code를 계산합니다.
그리고 이를 내부 메모리에 영구적으로 구워버리는데 이를 Trimming이라 합니다.

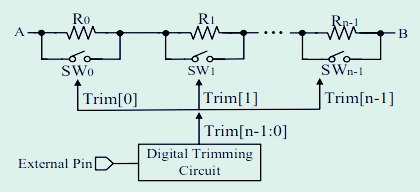

Jing Wang, A Digital Trimming Circuit with Pre-trimming Function, Fig1

상대적으로 간단한 방식이고, 칩 면적도 덜 차지한다는 장점이 있습니다.
Trimming 회로 또한 다양한 기법들이 있지만, 현재는 이정도만 간단히 소개하고 넘어가겠습니다.



하지만 이러한 Foreground Calibration에는 명백한 한계가 존재합니다.
상황에 따라 달라지는 변수에는 대응이 불가능하다는 것이죠.
반면 Background Calibration은 변화를 즉시 Tracking 하는 기술입니다.



늦은 관계로 천천히 이어서 써보겠습니다..
